Browser Rendering

브라우저 렌더링에 대해 설명해주세요

  • HTML 파싱, DOM(Document Object Model) 트리를 구축한다.
  • CSS 파싱, CSSOM(CSS Object Model) 트리를 구축한다.
  • DOM과 CSSOM을 조합하여 렌더트리(Render Tree)를 구축한다.
  • JavaScript를 실행, HTML 중간에 스크립트가 있다면 HTML 파싱을 중단한다.
  • 뷰포트 기반으로 렌더트리의 각 노드가 가지는 정확한 위치와 크기를 계산한다.
    • 여기서 Layout과 Reflow 단계를 거친다.
  • 계산된 위치와 크기를 기반으로 화면에 그리는 Paint 단계를 진행한다.

브라우저

HTML, 문서, 이미지, 폰트 등의 사용자가 선택한 자원을 전송 및 표현하는 소프트웨어이다.

사용자가 갖고자 하는 자원을 서버로 요청하고 응답받은 자원을 브라우저에 알맞게 표시하는 행위이다.

브라우저 기본 구조

사용자 인터페이스

사용자가 요청한 페이지(웹페이지)를 제외한 모든 부분을 지칭한다.

브라우저 엔진

동작을 제어하는 엔진이다.

유저 인터페이스와 렌더링 엔진을 연결한다.

렌더링 엔진

요청받은 내용(HTML, CSS 파싱)을 브라우저에 표시한다.

업데이트가 필요할 때 효율적으로 렌더링을 할 수 있도록 자료 구조를 생성한다.

이는 웹 브라우저마다 다르다.

  • Safafi: Webkit
  • Firefox: Gecko
  • Chrome: Blink

통신

각종 네트워크 요청을 수행한다.

JS 해석기

JS 코드를 실행한다.

UI 백엔드

기본적인 위젯을 그린다.

자료 저장소

보조기억장치에 데이터를 저장한다.

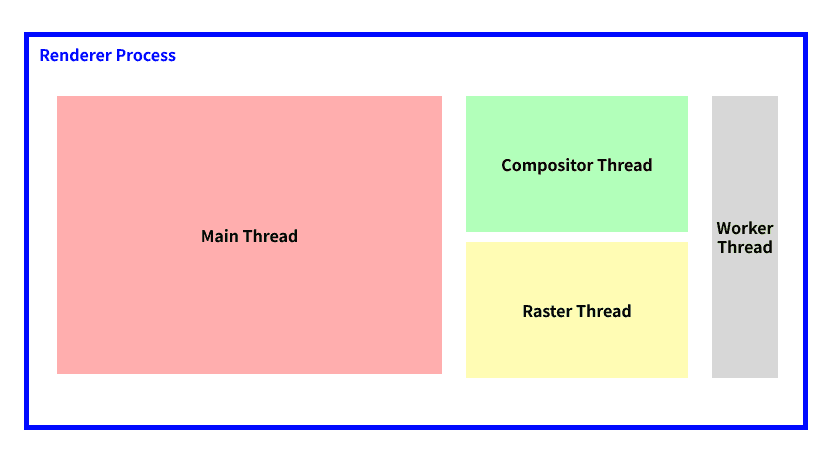

Renderer Process

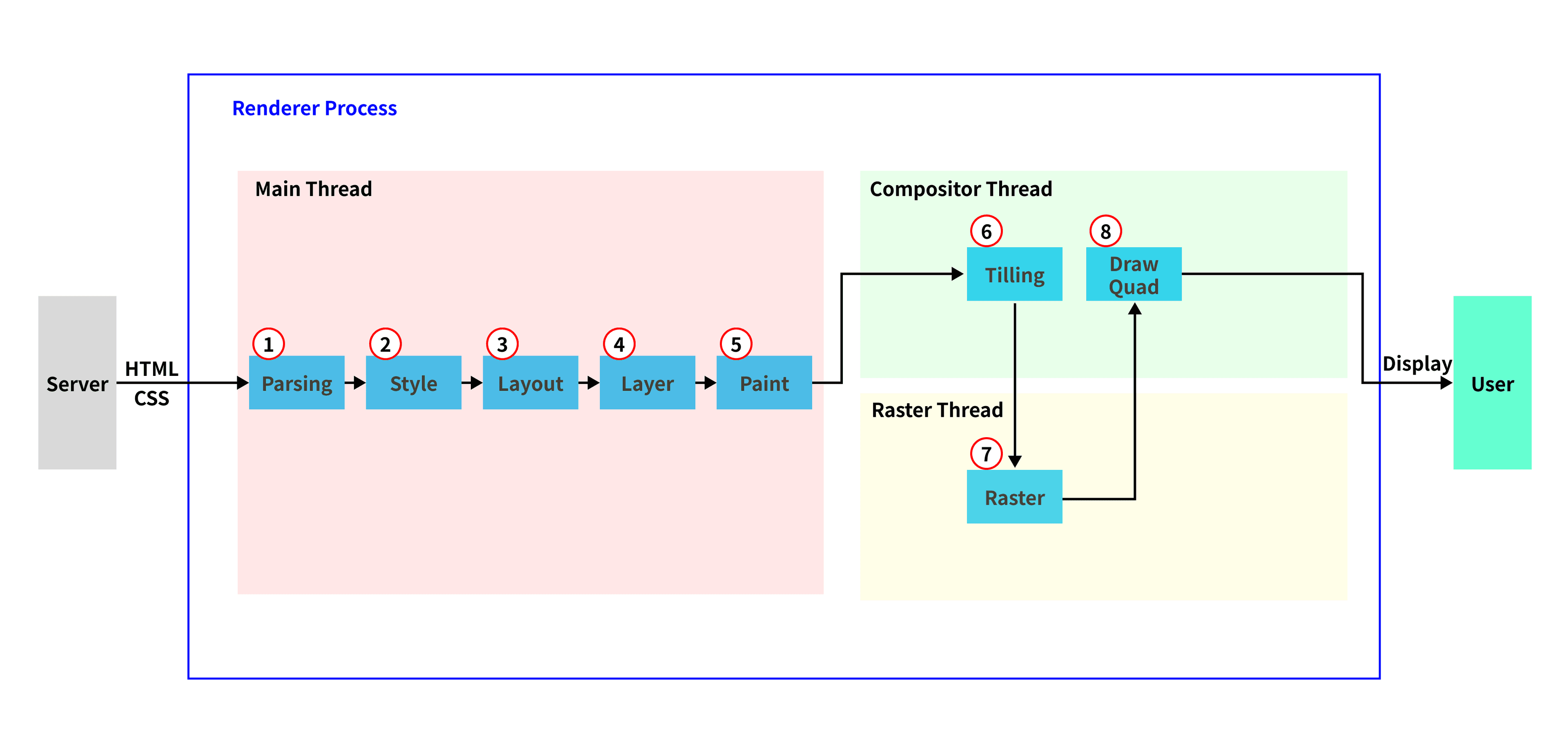

Renderer Process Renderer Process Detail

Main Thread

1. 파싱

HTML 코드를 DOM Tree로 만든다.

2. Style

가지고 있는 DOM Tree로 계산된 스타일(Computed Style)을 도출해낸다.

3. Layout

x, y 좌표와 요소의 크기에 대한 정보를 계산한 Layout Tree를 생성한다.

4. Layer

그리는 순서를 정한다.

페이지에 출력될 노드들의 크기와 위치, 레이어끼리의 순서 정보를 계산한다.

레이어는 z축을 활용하는 3차원 개념으로 렌더링 과정에 삽입, 쌓임 맥락이 적용된다.

5. Paint

배치된 요소들에게 색을 입히고 레이어의 위치를 결정한다.

z-index가 낮은 순서대로 페인팅이 진행된다.

용어 정리

Render Tree

  • DOM Tree와 CSSOM 트리를 합친 것이다.
    • DOM(Document Object Model): HTML 요소들의 구조화된 표현
    • CSSOM(Cascading Style Sheets Object Model): 요소들과 연관된 스타일 정보의 구조화된 표현
  • 화면에 표시되어야 할 모든 노드의 콘텐츠와 스타일 정보를 포함한 트리이다.

Reflow

  • Layout과 Paint 단계를 재실행한다.
  • ex) left

Repaint

  • Paint 단계만 재실행한다.
  • ex) transform

UI가 업데이트되는 3가지 상황

Layout이 다시 발생하는 경우

  • 요소의 크기나 위치가 바뀔 때, 브라우저 창의 크기가 바뀌었을 때 다시 발생
  • JavaScript → Style → Layout → Paint → Composite

Paint부터 다시 발생하는 경우

  • 배경 이미지나 텍스트 색상, 그림자 등 레이아웃의 수치를 변화시키지 않는 스타일의 변경이 일어났을 때 발생
  • JavaScript → Style → Paint → Composite

레이어의 합성만 다시 발생하는 경우

  • Layout과 Paint를 수행하지 않고 레이어의 합성만 발생하기 때문에 성능상으로 가장 큰 이점을 가짐
  • JavaScript → Style → Composite

Other Thread

Tiling

  • Compositor Thread에 해당된다.
  • Paint Records로 Tile을 만드는 단계이다.
  • 한 번에 전체를 렌더링하는 것이 아닌 필요한 부분만 우선적으로 렌더링하기 위해 나누는 것이다.

Raster

  • 화면을 픽셀로 변환하는 작업이다.
  • Tile들을 가지고 실제 화면에 보여질 비트맵을 만들어주는 과정이다.
  • Tile마다 각각의 Raster Thread에서 진행된다.

Draw Quad

  • Compositor Thread에 해당된다.
  • Raster된 비트맵들을 다시 합성해주는 과정이다.
  • Raster가 완료된 비트맵들을 이용해 Compositor Frame을 만든다.

GPT로 문장 정리하기

브라우저 렌더링에 대해 설명해줘

  • 웹페이지를 화면에 표시하기 위한 과정
  • 브라우저는 HTML, CSS, JavaScript 등의 웹페이지 자원을 다운로드하고 해석하여 화면에 페인트

키워드 정리

  • 렌더링 엔진
  • DOM Tree
  • CSSOM Tree
  • Render Tree
